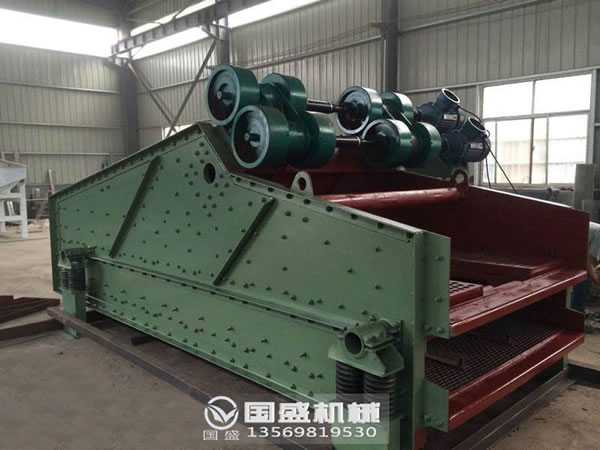

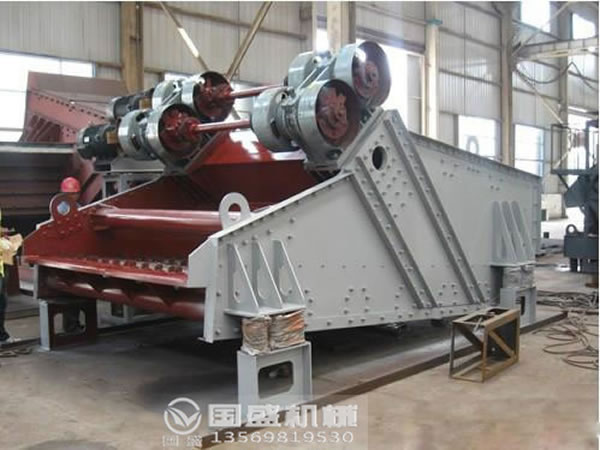

重型振動篩

高效重型振動篩是我公司自行研制的一種新型、高效的篩分設備，廣泛應用于冶金行業，是高爐槽下、焦化廠、選礦廠常用的篩分機械。該機采用新型節能振動電機或激振器作振動源，采用橡膠彈簧支撐并隔振，具有處理量大、篩分效率高、篩網更換方便、安裝及維修簡便等優點。

產品優勢

1、結構合理，體積小，重量輕，便于安裝及工藝布置；
     2、耗能小，處理能力大；
     3、堅固耐用，使用壽命長，價格低；
     4、篩網由小塊拼裝，且更換極為簡單。

工作原理

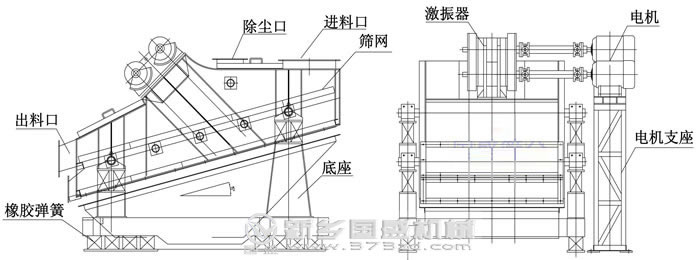

高效重型篩是利用振動電機或普通電機激振器做為振動源，使篩體沿激振力方向作周期性往復振動，物料在篩面上沿直線方向作拋物線運動，從而達到篩分目的。ZSG系列高效重型振動篩由振動源、篩體、減振裝置和底托組成，篩機側板采用優質鋼板制作而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接，結構合理，堅固耐用，方便、安裝及維修簡便等優點。

技術參數

型號	篩分能力		配用電機	電壓 (V)	功率 (KW)	振頻 (Hz)	雙振幅 (mm)	配用激振器
型號	粒度	t/h	配用電機	電壓 (V)	功率 (KW)	振頻 (Hz)	雙振幅 (mm)	配用激振器
ZSG-1540	≤350	25-400	Y132M1-6	380	4.0	16	6-8	FJZY-100-6
ZSG-1550	≤350	30-500	Y132M2-6	380	5.5	16	6-8	FJZY-100-6
ZSG-1530	≤350	20-350	Y132M1-6	380	4.0	16	6-8	FJZY-100-6
ZSG-1540	≤350	25-400	Y132M2-6	380	5.5	16	8-10	FJZY-160-6
ZSG-1550	≤350	30-500	Y132M2-6	380	5.5	16	8-10	YJZG-160-6

注：以上高效重型振動篩型號尺寸為標準機型，如用戶有特殊要求可量身定做。

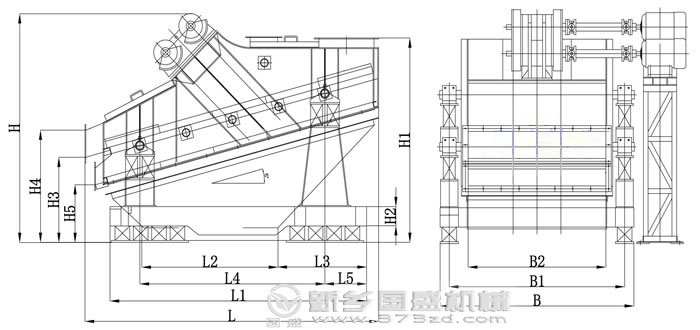

尺寸對照

型號	ZSG-1540	ZSG-1550	ZSG-1530	ZSG-1540	ZSG-1550
L	4000	5000	3000	4000	5000
L1	3775	4775	2520	3460	4520
L2	2712	3662	1667	2457	3247
L3	823	873	613	823	1023
L4	2945	3925	1770	2220	3220
L5	580	600	530	900	900
B	2160	2160	2160	2160	2160
B1	1910	1910	1910	1910	1910
B2	1500	1500	1500	1500	1500
H	2300	2703	2220	2700	2940
H1	2020	2370	1924	2300	2610
H3	640	615	730	850	870
H4	1000	1140	1120	1200	1260
H5			440	600	645

重型振動篩維護

1、啟動的時候要在篩面沒有物料的情況下啟動，盡量避免帶料開機，篩機運轉平穩后才能給料，停機前應先停止給料，待篩面物料排出后再停機，工作過程中應經常觀察篩機運行情況，如果發現有不正常的聲響或噪音，應及時停機檢查，找出原因，排除故障。
    2、啟動時，注意有無異常雜音，電流是否穩定，振動有無不正常的情況。
    3、篩箱側板和橫梁如出現裂縫應及時焊補，可先在裂紋發展端鉆一小孔，然后用碳弧氣刨將裂紋處刨一坡口，再進行焊補，焊補是應嚴格按焊接工藝進行。
    4、篩機的軸承一般經8-12個月更換一次，傳動皮帶2-3個月更換一次，彈簧的壽命不低于3-6個月，篩框的壽命在兩年以上。
    5、ZSG高效重型篩若采用潤滑脂潤滑，應每月加注一次潤滑油。油量不宜過多，加油量不應超過整個軸承空間的三分之二，否則會引起軸承溫度過高。
    6、經常檢查篩機上各連接螺栓的緊固情況。振動器與篩箱的連接螺栓的緊固情況更應引起重視，若發現松動應及時擰緊。
    7、定期檢測篩網是否松動，篩網松動是影響生產效率的重要因素，發現后應立即索緊。
